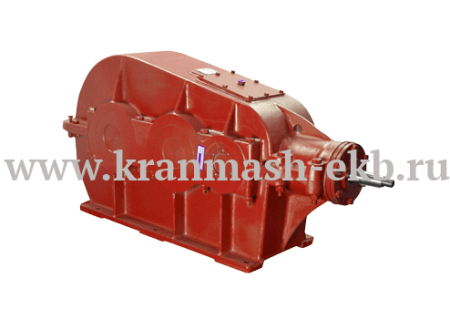

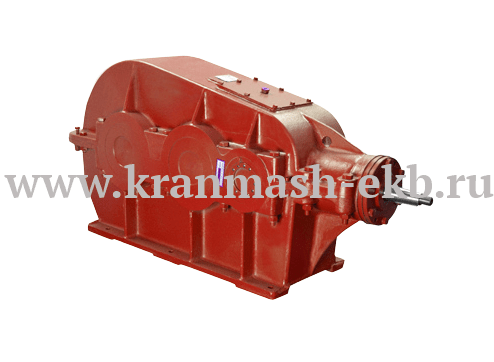

Редукторы КЦ1 200, КЦ1 250, КЦ1 300, КЦ1 400, КЦ1 500
Редуктор КЦ1 200 это коническо-цилиндрический редуктор высочайшего качества от ООО Завод Редуктор. Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Что же до основных технические характеристики редуктора КЦ1 200, то они следующие:
- передаточные числа характерны для всех редукторов данной группы и составляют: 6,3, 10, 14, 20 и 28,
- допускаемая консольная нагрузка на тихоходном валу составляет 5100 Н.м,
- номинальный крутящий момент на выходном валу составляет 520 Н.м.,
- КПД такой же, как и всех редукторов данной группы - 0,94,
- весит редуктор КЦ1 200 не более 185 кг.
Основные технические характеристики
| Наименование технических характеристик | Редуктор КЦ1-200 | Редуктор КЦ1-250 | Редуктор КЦ1-300 | Редуктор КЦ1-400 | Редуктор КЦ1-500 |
|---|---|---|---|---|---|
| Передаточные числа | 6,3, 10, 14, 20, 28 | ||||
| Допускаемая консольная нагрузка на тихоходном валу, Н | 5100 | 7000 | 12000 | 18000 | 25000 |
| Номинальный крутящий момент на выходном валу, Н·м | 520 | 1200 | 2100 | 5300 | 9000 |
| КПД | 0,94 | ||||
| Масса, кг | 185 | 320 | 405 | 980 | 1740 |

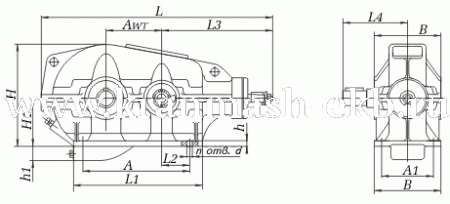

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры двухступенчатых коническо-цилиндрических редукторов КЦ1
| Редуктор | Awт | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | d | п |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Редуктор КЦ1-200 | 200 | 375 | 250 | 300 | 435 | 225 | 20 | - | 900 | 480 | 85 | 460 | 255 | 17 | 4 |
| Редуктор КЦ1-250 | 250 | 480 | 325 | 375 | 515 | 265 | 25 | - | 1170 | 600 | 120 | 625 | 317,5 | 21 | 4 |
| Редуктор КЦ1-300 | 300 | 545 | 350 | 450 | 607 | 315 | 25 | - | 1275 | 680 | 120 | 625 | 383 | 21 | 6 |
| Редуктор КЦ1-400 | 400 | 810 | 450 | 526 | 705 | 320 | 35 | 95 | 1705 | 930 | 212 | 848 | 458 | 25 | 8 |
| Редуктор КЦ1-500 | 500 | 990 | 550 | 630 | 877 | 400 | 40 | 100 | 2085 | 1160 | 250 | 1030 | 550 | 32 | 8 |
Присоединительные размеры выходных валов
Присоединительные размеры выходных валов двухступенчатых коническо-цилиндрических редукторов КЦ1
| Редуктор | быстроходный вал (конический) | тихоходный вал (цилиндр.) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | l | l1 | b | t | d2 | l2 | b1 | t1 | |
| Редуктор КЦ1-200 | 40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 45 | 80 | 14 | 48,5 |
| Редуктор КЦ1-250 | 50 | М36х3,0 | 110 | 82 | 12 | 26 | 55 | 110 | 16 | 59 |
| Редуктор КЦ1-300 | 50 | М36х3,0 | 110 | 82 | 12 | 26 | 70 | 140 | 20 | 74,5 |
| Редуктор КЦ1-400 | 60 | М42х3,0 | 140 | 105 | 16 | 31,4 | 90 | 170 | 25 | 95 |
| Редуктор КЦ1-500 | 90 | М64х4,0 | 170 | 130 | 22 | 46,8 | 110 | 210 | 28 | 116 |
Присоединительные размеры выходных валов в виде зубчатой полумуфты
Присоединительные размеры выходных валов двухступенчатых коническо-цилиндрических редукторов КЦ1
| Редуктор | b | d | d1 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|
| m | z | |||||||
| Редуктор КЦ1-200 | 20 | 126 | 80 | 219 | 14 | 45 | 3 | 40 |
| Редуктор КЦ1-250 | 25 | 150 | 90 | 267 | 14 | 48 | 3 | 48 |
| Редуктор КЦ1-300 | 25 | 174 | 110 | 325 | 14 | 55 | 3 | 56 |
| Редуктор КЦ1-400 | 35 | 232 | 140 | 370 | 14 | 60 | 4 | 56 |
| Редуктор КЦ1-500 | 35 | 232 | 140 | 422 | 14 | 60 | 4 | 56 |
